아르고스 Findings·증적 UI 연동, 캡처 확장, ONDE 하드코딩 제거

서론

"오늘은 아르고스(Argus) 대시보드 UI를 처음으로 글로 남깁니다. Day 37에서 Playwright 증적 캡처를 붙인 뒤, Attack Surface에서 ONDE 전용 하드코딩을 빼고 Diagnosis에서 섹션별 Findings·! 안내·결과 증적까지 한 화면에서 보이게 다듬었습니다."

엔진 글만 쌓이면 “그래서 화면은?”이 비어 있어서, UI 네 장(Attack Surface / Diagnosis / 섹션 ! / 결과·증적)을 앞에 두고, 그 아래 캡처·인벤토리 변경을 파일 기준으로 적습니다.

1. 오늘 한 일 요약

“진단만 돌리고 YAML만 남기는” 흐름에서, 대시보드로 타깃 → 진단 → 안내 → 결과·증적을 이어서 보게 맞춘 날입니다.

Attack Surface에서 Base URL·인벤토리 입력
  → api-tree 구성
  → Diagnosis에서 섹션 Start
  → 리포트 YAML/JSON 저장
  → (지원 섹션) evidence 캡처 → data/report/{section}/evidence/
  → Findings / Report 패널에서 이미지 로드
  → 섹션 `!`로 진단 의미·수동 단계 안내

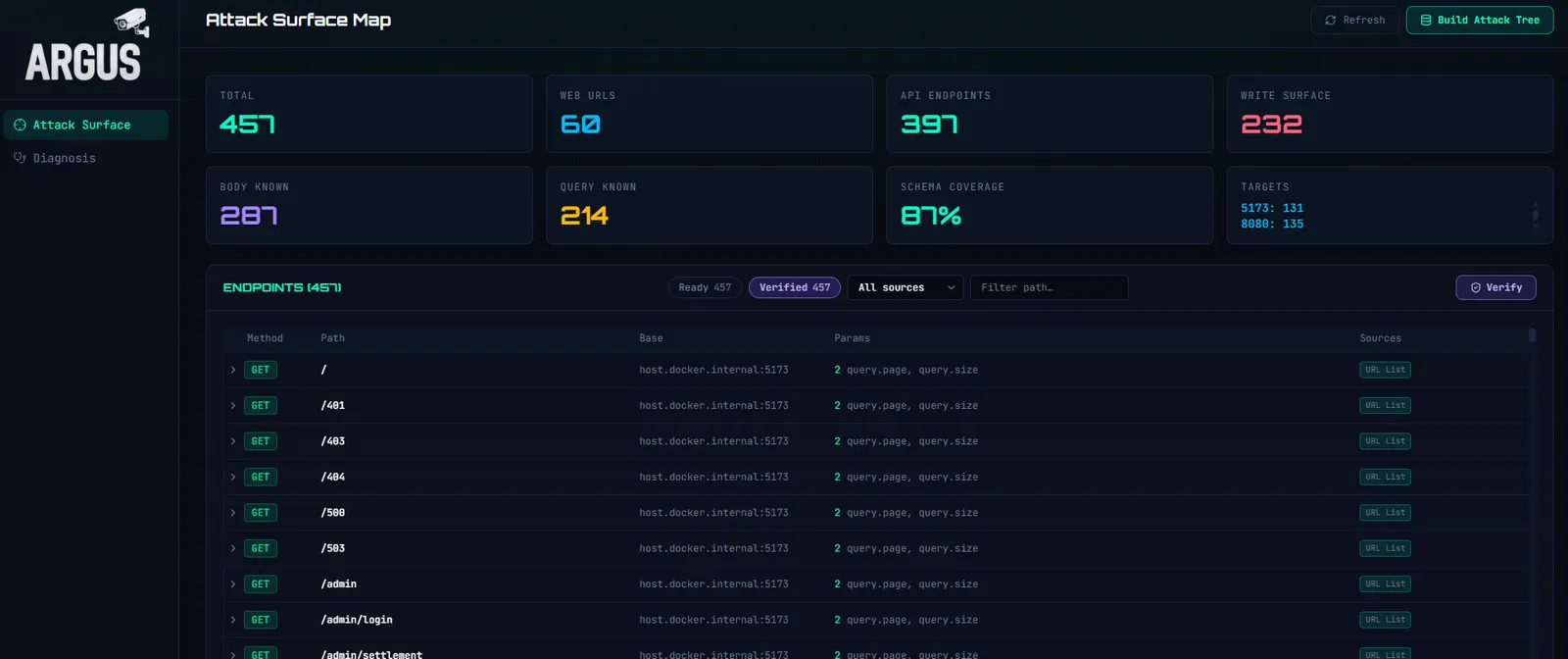

2. Attack Surface — ONDE에 안 묶이게 타깃 잡기

진단에 넣을 Base URL(역할 포함)·API/URL 리스트·OpenAPI를 모아 공격 표면 트리를 만드는 화면입니다. config.yaml / config.docker.yaml / app/config.py에서 ONDE 전용 앱 이름·문서 경로·기본 URL을 빼고, 빈 인벤토리에서 시작하도록 맞췄습니다. (PLATFORM_INDEPENDENT_INVENTORY_CHANGES.md)

① Base URL kind

예전 JSON에 kind가 없으면 api로 읽습니다. 포트로 역할을 추정하지 않습니다. (예전 5173=frontend, 8080=api 제거) 프론트가 8080이고 API가 3000이어도, 사용자가 고른 역할만 따릅니다. UI는 BaseUrlsPanel.tsx에서 역할과 함께 입력·표시합니다.

② 소스별 Base URL 결합

이전에는 API List / URL List가 API·Frontend URL과 교차로 붙었습니다. 이후 규칙은 아래와 같습니다.

API List  → API 역할 Base URL만
OpenAPI   → servers[].url 또는 API 역할 Base URL
URL List  → Frontend 역할 Base URL만

Frontend Base가 없는데 상대 경로 URL List만 있으면 localhost:5173을 임의로 만들지 않고 미해결로 둡니다. OpenAPI도 server/API base가 없으면 임의 localhost를 만들지 않습니다. 관련 테스트는 test_base_urls_service, test_inventory_source_roles, test_txt_list에 보강했습니다.

③ 인벤토리를 다시 빌드할 때

새 endpoint 인벤토리 빌드가 성공하면 api-tree-verified.json / verify-report.json / discover-progress.json / data/report/ 아래 이전 진단·evidence를 지웁니다. Base URL·테스트 계정·로그인 엔드포인트는 유지합니다. 저장소에 있던 기본 login-endpoints.json / download-endpoints.json도 빈 목록으로 바꿔, clone만 해도 특정 앱 값이 따라오지 않게 했습니다.

진단/스크린샷 모듈(diagnosis/modules/**, screenshot/modules/**)은 이 작업에서 건드리지 않았습니다. 앞단 인벤토리만 손본 것입니다.

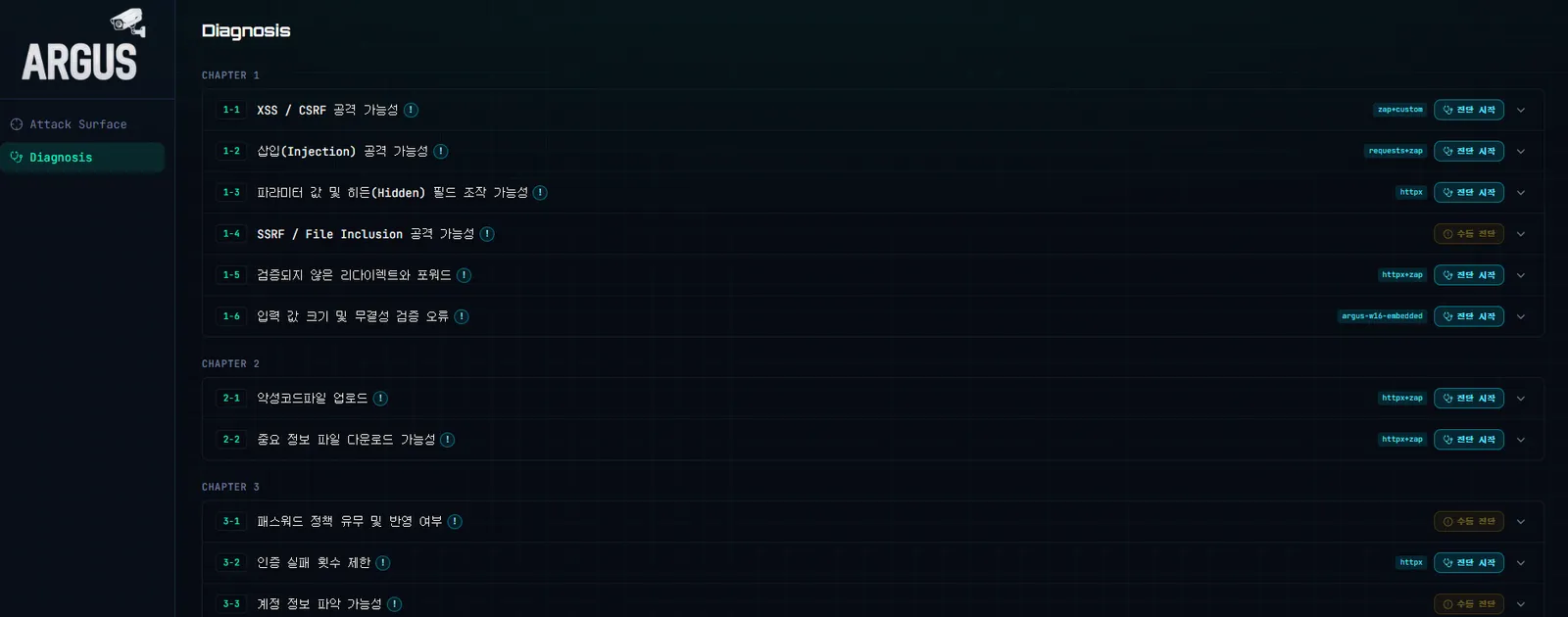

3. Diagnosis — 섹션별 실행과 전용 Findings

가이드라인 섹션별로 Start를 누르고 진행률·옵션·리포트를 보는 화면입니다. 섹션을 펼치면 전용 Findings나 공통 Report가 붙고, 증거가 있는 항목은 캡처 PNG까지 이어집니다.

Download는 진단 결과를 보고서 파일로 받는 버튼입니다. 섹션이 열려 있고 리포트가 있을 때(open && report) 상단 왼쪽에 두고, title="결과 다운로드 (준비 중)"으로 Start와 비슷한 색만 맞춰 두었습니다. 실제 다운로드 API·보고서 양식은 아직 없습니다.

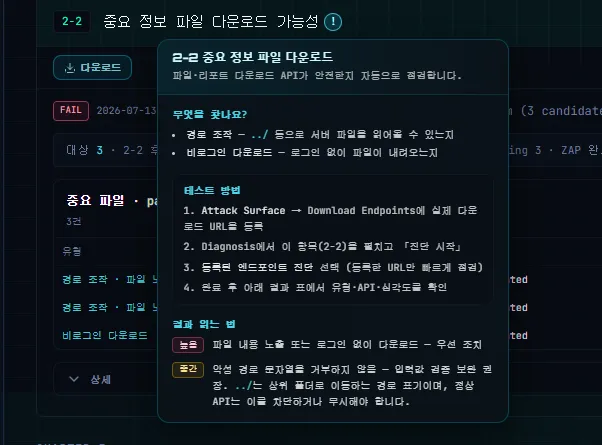

4. 섹션 ! 도움말 — 전용 9개 + 공통 설명

진단 Start만 있고 “이 항목이 뭘 보는지 / 수동으로 뭘 더 봐야 하는지”가 안 보이면, 버튼만 있는 화면이 됩니다. 그래서 섹션 타이틀 옆에 !를 붙였습니다. (SectionInfoPopoverShell + sectionInfoContent + sectionInfoPopoverLayout)
3-2 / 4-4 / 5-2 전용 팝오버는 먼저 들어왔고, 이후 공통 레이아웃으로 맞췄습니다.

① 어디까지 붙였나

전용 컴포넌트(유지): 1-2, 1-6, 2-2, 3-2, 4-4, 4-5, 5-2, 6-1, 7-4
공통 설명 추가 예: 1-1, 1-31-5, 2-1, 3-1, 3-33-6, 4-14-3, 5-1, 6-2, 7-17-3, 8-1

DiagnosisPage.SectionTitleInfoIcon 우선순위:

1. 전용 G*SectionInfoPopover가 있으면 그것
2. 없으면 hasRegistrySectionInfo일 때 RegistrySectionInfoPopover
3. 둘 다 없으면 아이콘 없음

② 배치·내용

computeSectionInfoPopoverPos는 기본적으로 아이콘 아래에 두고, 아래 공간이 부족하면 위로 뒤집되 CSS bottom 기준으로 아이콘에 붙게 해서 top = iconY - maxHeight처럼 멀리 떨어지는 현상을 막습니다. 긴 수동 진단 안내는 maxHeight + 내부 스크롤로 화면 안에 유지합니다.

내용은 섹션마다 제목 / 한 줄 설명 / 확인 포인트(finds) / (수동이면) modeBadge: "수동 진단" + 단계 목록 / 결과 해석(results)입니다. 기존 개별 팝오버도 같은 레이아웃을 쓰도록 맞춰, 스크롤 하단에서 카드가 아이콘과 멀어지거나 잘리던 문제를 줄였습니다.

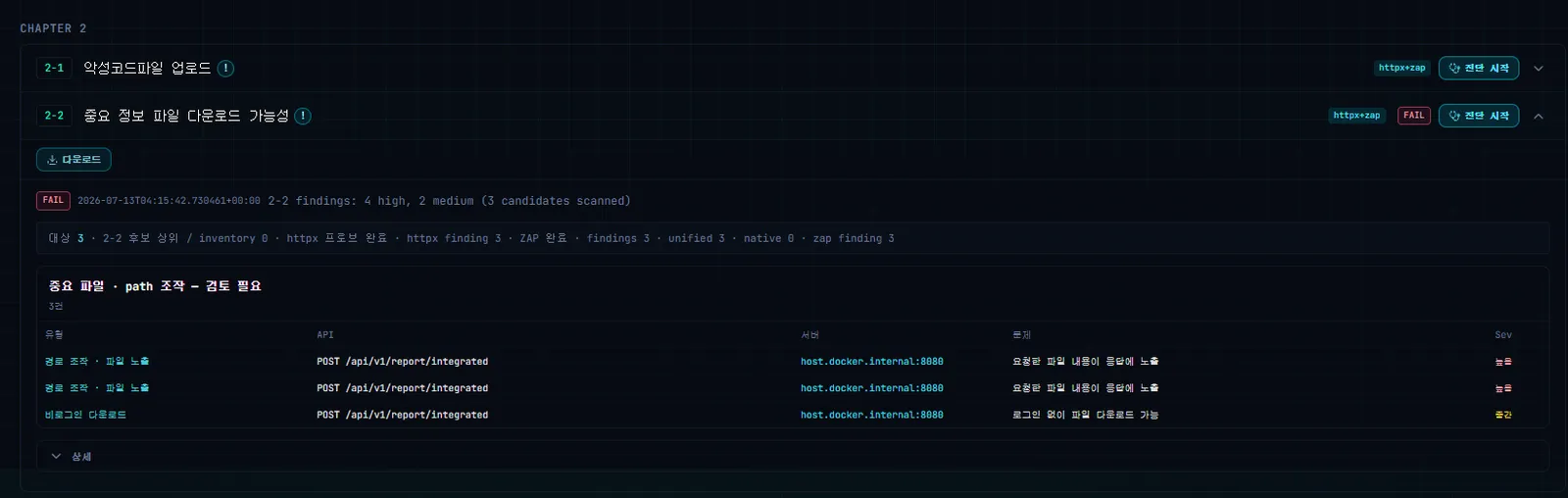

5. 결과 패널과 증적 — 섹션별 캡처

진단이 끝나면 YAML만 쌓이던 단계에서, 결과 카드와 증거 이미지를 같이 보게 만드는 쪽입니다. Day 37의 자동 훅(1-2 / 2-2 / 7-4) 위에, 오늘은 1-1·2-1·6-1과 프론트 연결을 더 붙였습니다.

① 1-1 XSS / CSRF — 캡처 모듈 추가

backend/screenshot/modules/1-1/을 새로 넣었습니다. 라우트 탐색(route_discovery), 요청 리플레이(replay), 화면/패널 합성(engine / renderer)과 함께, 로그인 계정(credentials.py)·민감정보 가리기(redaction.py)도 같은 폴더에 둡니다.

• selector.is_capturable: Stored XSS·CSRF 이면서 validation_status == "True Positive"만 자동 캡처. Reflected/DOM/CORS는 리포트에는 남아도 이 캡처에는 안 탑니다.
• Stored XSS: UI 로그인 → route discovery → 사이트 샷 + payload 영역 스크롤 → Req/Res 보드 → dialog면 01_site_alert.png
• CSRF: 피해자 세션으로 forged request → 사이트 샷 없이 evidence 패널(01_evidence.png) 위주
• 실행: diagnosis_service._run_g11_screenshot_capture가 subprocess로 capture.py를 띄움. 진행률 phase=screenshot 동안 running=True 유지(스캔 끝나자마자 “완료”로 보이던 문제 방지)
• 결과 위치: data/report/1-1/evidence/ — finding 폴더 + capture-summary.json / capture.log
• 운영에서 막힌 것: PIPE Broken pipe → 파일 로그, Linux xvfb-run, Docker host.docker.internal↔localhost. scanner/zap과 캡처 코드를 나눴습니다.

캡처가 실패해도 진단 status를 fail로 바꾸지 않습니다. info finding + screenshot_capture evidence로 시도 결과만 남깁니다. (Day 37과 같음)

② 1-2 Injection — related page / anchor 스크롤

engine.py에서 API path와 관련된 프론트 페이지를 찾습니다. Exact(실제 해당 API 요청) → Fuzzy(resource segment 점수, POST API도 GET 목록에 매칭 가능) → baseline 응답의 ARGUS_* / title·name·email 앵커로 스크롤. 캡처는 baseline site → … → 05_attack_evidence로 전/후를 남깁니다. 경로는 data/report/1-2/evidence/{finding_id}/입니다.

③ 2-1 악성 업로드 — 재업로드는 막고, 샷만 갱신

문제 두 가지가 겹쳤습니다.

• 캐시가 있으면 캡처 전체를 스킵 → 같은 섹션을 다시 돌려도 옛 스크린샷만 남음
• 매번 완전 재캡처 → 실서버에 악성 파일이 다시 쌓임

나눈 처리:

1. manifest 캐시가 있으면 Multipart HTTP Replay(실서버 재업로드)는 스킵
2. 저장된 request/response로 EvidenceCase를 복원
3. capture_case(화면 PNG)만 매 회차 다시 실행

_cleanup_stale_dirs는 리포트에 없는 2-1-* 폴더를 지우되, 최근 60초 이내 수정 폴더는 건드리지 않습니다. 테스트는 test_g21_capture_idempotency.py에 “재업로드 1회 / 캡처 2회” 기대를 넣었습니다.

지금 로드 경로와 안 맞던 옛 프로토타입(upload_judge / g21_zap_engine 등, 대략 2천 줄)도 지웠고, DiagnosisG21RunOptions가 한 파일에 두 번 정의돼 httpx/zap/max_targets가 API에서 조용히 빠지던 문제·프론트 JSX 깨짐도 같이 고쳤습니다.

④ 2-2 — UI 연결 (캡처 엔진을 새로 쓴 건 아님)

백엔드 screenshot/modules/2-2가 이미 만든 증거를 상세 UI에 붙인 작업입니다. (g22ReportView.ts, G22FindingsPanel.tsx)

1. capture-summary.json 로드
2. indexG22CaptureShots로 finding_id / 2-2-{hex10} 키 Map
3. resolveG22ShotsForRow — 행 findingId + 멤버 id + g22StableFindingId(백엔드 stable_finding_id와 같은 SHA-256)
4. G22ShotStack으로 main_site / baseline_evidence / attack_evidence / file_compare 등 한글 라벨과 함께 세로 나열

샷이 없는 finding은 기존 텍스트 상세만 보여 줍니다.

⑤ 1-6 / 6-1

• 1-6: FindingEvidence의 screenshot_rel_path / reproduction_flow[].rel_path를 evidence API 이미지로 표시. 리포트는 max_report_findings=50 순서 자르기를 없애고, 취약 유형별 대표 1건 + type_occurrences로 바꿨습니다. (g16_classification.convert_findings)
• 6-1: 커밋 제목의 “계정 3개”와 달리, 코드는 DEFAULT_MAX_PER_GROUP = 3(그룹당 sample URL 최대 3) × STEP1 before / STEP2 input / STEP3 result = 3장 세트 + 리포트에서 파싱한 인증 세션 1개가 중심입니다. HTML로 그린 가짜 Burp 보드가 아니라, mss / PrintWindow로 실제 Chrome 창을 OS에서 찍습니다. 결과: …/6-1/evidence/webcapture/

⑥ 증거 경로 한눈에

6. UI 옆에서 같이 고친 것

① 같은 섹션을 다시 돌릴 때 옛 증적이 남는 문제

• 4-4 / 5-2: _clear_stale_evidence로 최상위 *.png + evidence_manifest.json만 비움(하위 replay 해시 폴더는 보존). findings 0건이어도 캡처를 호출해, 취약점이 사라진 뒤에도 지난 회차 샷이 남지 않게 했습니다. 같은 작업에서 3-2 / 4-4 / 5-2 섹션 !도 같이 들어왔습니다.
• ReplaySession: 스캔 시작 시 {section_id}-* 디렉터리만 rmtree해, finding_id에 uuid가 섞여 회차마다 새 폴더만 생기던 기록을 정리합니다.
• 2-1: HTTP replay(악성 재업로드)만 스킵하고 화면 샷은 매번 다시.

② 4-4 SPA fallback 오탐 (page_rules.classify_unauth_page)

프론트 origin으로 API를 찔렀더니 SPA history fallback index.html 200이 와서 무인증 노출로 잡히던 케이스를 걸렀습니다. 익명 응답 sha256이 공개 루트 index.html과 같고 보호 데이터 신호도 없으면:

실제 JSON API 응답은 index.html과 바이트가 같지 않으므로, 이 조건만으로 데이터 유출 finding이 같이 사라지지는 않습니다.

③ 기동·빌드가 깨지던 것

• diagnosis_service.run_section g21 옵션 인자 중복 → 모듈 import 시점 SyntaxError로 백엔드가 안 뜸
• compose의 존재하지 않는 onde env_file 참조 제거
• DiagnosisPage 7-4/4-4 JSX 삼항 머지 잔재, G21 import 누락, 2-1 중복 핸들러 → npm/Docker 빌드 실패

로컬에서 UI를 띄워 볼 수 있게 같이 맞춰 두었습니다.

④ 루트에 잘못 올라간 로그·임시 파일 정리

루트에 커밋돼 있던 로그·메모 파일을 지우고 .gitignore에 올렸습니다.

앱이 이 파일들을 쓰지는 않았습니다. ignore에 같은 경로를 막아, 로컬에서 다시 생겨도 커밋에 안 잡히게 했습니다.

7. 아직 남은 것

• Download 버튼은 달아 두었고, 진단 결과 보고서 파일로 받기는 아직입니다.
• 모든 가이드라인 섹션이 같은 수준의 캡처를 갖는 것은 아닙니다. (자동 훅·전용 패널이 섹션마다 다름)
• 1-1 자동 캡처는 Stored XSS·CSRF True Positive 중심입니다.
• 인벤토리에서 ONDE 하드코딩을 뺀 범위 밖: runs 구조·진단 초기화 UI·로그인 자동 탐색

8. 다음 작업: 진단 결과 보고서 다운로드

지금은 Diagnosis에 Download 버튼만 비활성으로 올려 둔 상태입니다. 다음엔 진단 결과(리포트·증적)를 보고서 형태로 내려받는 기능을 붙입니다.

• 다음 작업:
  1. 보고서 양식 확정: 진단 결과를 어떤 보고서 템플릿·파일 형식으로 뽑을지 후보를 고르고 양식을 고정합니다.
  2. 다운로드 모듈 구현: 확정한 양식에 맞춰 latest.yaml·Findings·evidence 이미지를 묶어 보고서 파일을 생성하는 백엔드 모듈을 만듭니다.
  3. UI 연동: DiagnosisDownloadButton에 실제 export API를 연결해, 섹션을 펼친 뒤 버튼을 누르면 보고서가 내려가게 합니다.
