Monitor Coordinate System — 모니터 절대 좌표, 픽셀 거리 & 각도 측정 유틸리티

서론

멀티 모니터 환경에서 프론트엔드 UI를 정렬하거나, 자동화 매크로 스크립트를 작성할 때 화면 위 두 지점 사이의 정확한 픽셀 거리, 각도, 절대 좌표를 확인해야 하는 순간이 자주 발생합니다.

Monitor Coordinate System은 PySide6와 Win32 API(ctypes)를 기반으로 제작된 모니터 절대 좌표계 및 기하 거리·각도 측정 데스크톱 유틸리티입니다. 멀티 모니터 전체 영역에 걸친 음수 가상 좌표계를 지원하며, 5배 돋보기와 Shift 스냅 기능으로 1px 오차 없는 정밀 측정을 제공합니다.

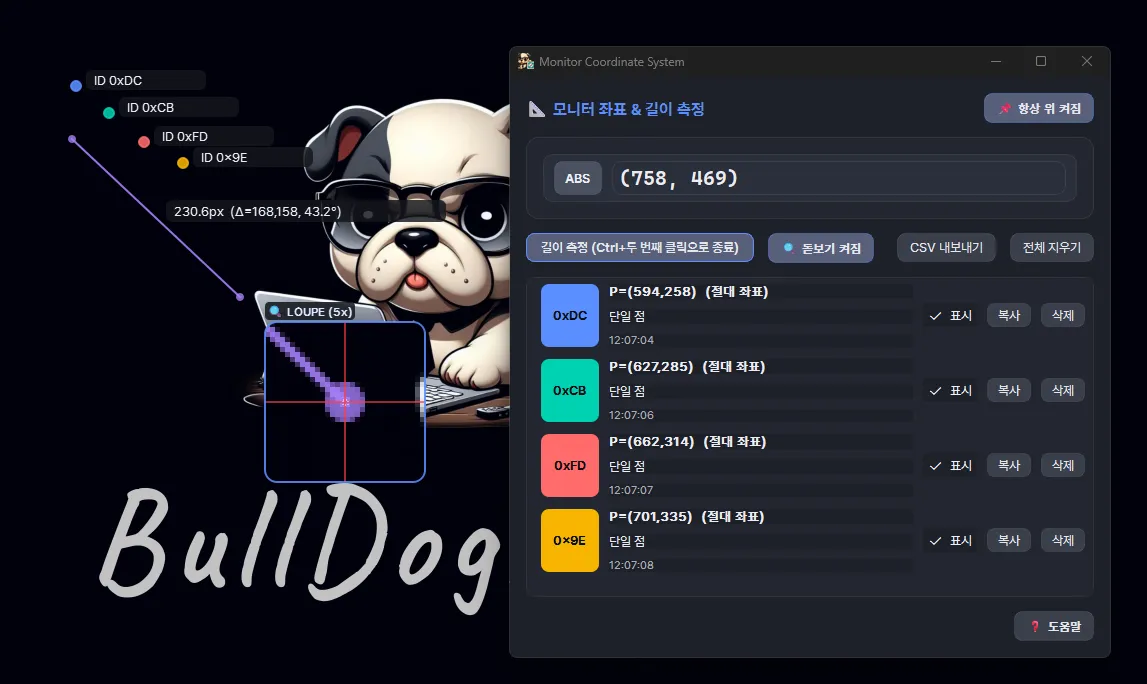

Monitor Coordinate System 메인 화면 및 측정 프리뷰

1. 왜 만들었나

멀티 모니터 가상 스크린 좌표 파악: 주 모니터의 좌측이나 상단에 위치한 보조 모니터는 음수 좌표계(-X, -Y)를 가집니다. 이를 직관적으로 측정하고 계산할 수 있는 도구가 필요했습니다.
픽셀 거리와 각도 동시 측정: 두 점을 클릭하여 유클리드 픽셀 거리(px), $\Delta X/\Delta Y$, 기울기 각도($0^\circ \sim 360^\circ$)를 한눈에 확인하고 싶었습니다.
수평/수직/45도 정밀 스냅: 자(Ruler)처럼 정확한 직선 및 대각선 거리를 잴 수 있는 스냅 가이드가 필요했습니다.

2. 구조 및 아키텍처

text

MonitorCoordinateSystem/
┣━━ 📄 MonitorCoordinateSystemApp.py    # 진입점, Pretendard, pynput 전역 훅, 단일 인스턴스
┣━━ 📄 MonitorCoordinateSystemCore.py   # Win32 가상 스크린·캡처·거리/각도
┣━━ 📄 MonitorCoordinateSystemUi.py     # MainWindow + MeasureOverlay(클릭스루 오버레이)
┗━━ 📄 build.bat                        # PyInstaller 단일 .exe

App — pynput 마우스/키보드 리스너, Ctrl 상태, 측정 암(arm)
Core — GetSystemMetrics 가상 데스크탑, GetCursorPos, GDI 캡처, distance_px / angle_deg
MeasureOverlay — 가상 스크린 크기 투명 창, 선·점·돋보기 그리기 (입력은 받지 않음)

3. 핵심 구현 디테일

① Win32 Virtual Screen — 음수 좌표가 “정상”

모니터별 API를 돌지 않고, Windows 가상 데스크탑 한 장을 씁니다.

get_virtual_screen_rect() → SM_XVIRTUALSCREEN / Y / CX / CY
주 모니터 좌상단이 (0, 0). 왼쪽·위쪽 모니터는 음수 origin
커서·클릭은 GetCursorPos / pynput — 둘 다 이 가상 좌표계와 맞춤
오버레이는 _sync_virtual_geometry()로 그 전체 rect를 덮음

“절대 좌표는 항상 ≥0”이라는 가정은 여기서 깨집니다. 좌측 모니터 -1200 같은 값이 나와야 매크로·UI 정렬이 맞습니다.

② DPI — Qt HiDPI 끄고 Win32로 창을 박음

QApplication 전에 QT_ENABLE_HIGHDPI_SCALING=0, QT_AUTO_SCREEN_SCALE_FACTOR=0으로 1 Qt 단위 ≈ 1 물리 px을 노립니다. 오버레이 위치는 Qt move만 믿지 않고 SetWindowPos + HWND_TOPMOST(set_native_window_rect)로 다시 고정합니다. 로컬 좌표 변환도 GetWindowRect origin을 우선합니다 (_overlay_origin → _to_local).

HiDPI를 켜 두면 Qt 논리 좌표와 Win32 물리 좌표가 어긋나서 선·돋보기가 커서에서 빗나갑니다.

③ 기하 — 거리, 각도, Shift 스냅

시작 $(x_1,y_1)$ · 끝 $(x_2,y_2)$:

거리: $d = \sqrt{\Delta x^2 + \Delta y^2}$ (distance_px)
각도: atan2(-\Delta y, \Delta x) → 0°~360°, +X(오른쪽) 기준 (angle_deg) — 나침반/모니터 로컬이 아님
Shift 스냅: _snap_point가 각도를 π/4 간격(0°·45°·90°·…)으로 잠가 수평·수직·대각만 재게 함

단위는 물리 px만. 모니터 상대 %나 CSS DIP는 없습니다. 라인 컨텍스트에는 width/height px CSS 스니펫 복사가 있습니다.

④ 클릭스루 오버레이 + 전역 Ctrl+클릭

MeasureOverlay 플래그: Frameless · WindowStaysOnTop · Tool · WA_TranslucentBackground · WA_TransparentForMouseEvents.

그리기만 하고 마우스는 통과합니다. 입력은 App의 pynput 훅이 담당:

Ctrl + 좌클릭 — 점 기록 / (길이 측정 모드면) 두 점 라인
ESC — 진행 중 라인 취소 (handle_escape → overlay.cancel)
메인 창 HWND 안 클릭은 contains_native_point로 무시

README의 “전역 단축키”는 RegisterHotKey가 아니라 이 Ctrl+클릭 훅에 가깝습니다.

⑤ 5× 돋보기 & ~60 FPS HUD

_draw_loupe: GDI BitBlt로 커서 주변 32×32를 잡아 5배 확대 + 십자선. 측정/따라가기 중 QTimer ~16ms로 다시 그리고, 커서 위치는 QCursor가 아니라 Win32를 씁니다. 저장된 선·점은 ID 라벨과 함께 paintEvent에서 다시 올립니다.

4. UI/UX 및 편의 기능

측정 플로우

동작	방법
점 찍기	Ctrl + 좌클릭 (기본)
길이 측정	UI에서 길이 측정 암 → Ctrl+클릭 두 번
스냅	드래그/끝점 잡을 때 Shift
취소	ESC
메인 창 고정	핀 (기본 ON, 오버레이는 항상 topmost)

복사·내보내기

점: (x, y) / JSON {id,x,y}
라인: plain / JSON / CSS width·height px
라이브 HUD: ABS ({x}, {y}) 실시간
CSV: *_px, angle_deg — UTF-8-BOM 또는 CP949
세션: assets/session_history.json에 누적, ID는 0x00–0xFF (256개 풀 — 가득 차면 새 측정 차단)
