NetSentinel — Windows 개인용 네트워크 모니터

서론

작업 중 “지금 이 프로세스가 어디로 붙고 있지?”, “갑자기 패킷이 튀었는데 뭐지?”를 보고 싶을 때가 있습니다. 작업 관리자나 Wireshark는 강력하지만, 원격 IP · 국가 · 앱 · 일일 사용량 · 수동 차단을 한 화면에서 가볍게 보고 싶어서 만들었습니다. 자동으로 위협을 판정하거나 막는 보안 제품이 아니라, 내가 보고 판단하는 개인용 모니터입니다.

NetSentinel은 Windows Electron + React + Vite + TypeScript 기반의 개인용 네트워크 모니터입니다. Npcap이 있으면 패킷·바이트까지, 없으면 Netstat로 TCP/UDP 연결 목록을 보여 주며, GeoIP 국가 라벨과 수동 Windows Firewall 차단 도우미를 제공합니다.

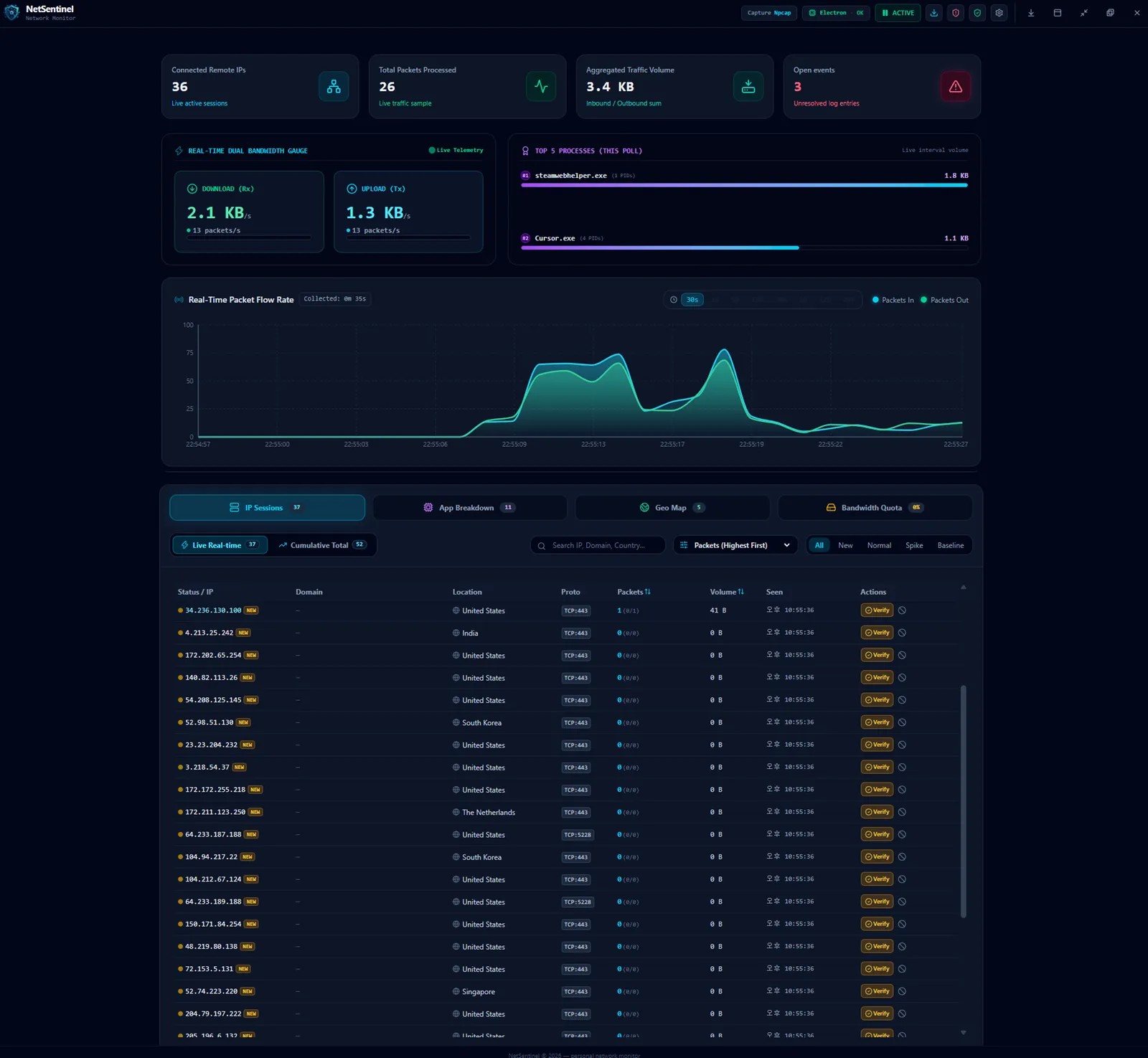

NetSentinel 메인 프리뷰 — Network Monitor 대시보드

1. 왜 만들었나

가벼운 실시간 시야: Wireshark급 분석 전에, 지금 붙은 원격 IP·프로세스·속도만 빠르게 보고 싶었습니다.
Live / Cumulative 분리: “지금 폴에 보이는 것”과 “이번 실행에서 한 번이라도 본 것”을 탭으로 나누고 싶었습니다.
앱·국가 허브: IP 목록만으로는 부족해서, 프로세스별·국가별 집계도 한곳에서 보고 싶었습니다.
임계값 이벤트만: Spike / NEW_IP는 패킷 속도·첫 발견 신호이지 멀웨어 판정이 아닙니다. 자동 차단은 하지 않습니다.
수동 멤버십: Trusted / Verified / Blacklist로 내가 표시하고, 방화벽 규칙은 직접 넣을 때만 적용하고 싶었습니다.

2. 구조 및 아키텍처

Electron main이 캡처·방화벽·스토어를 담당하고, renderer(React)는 폴링·도메인 스토어·UI만 맡습니다. IPC 채널은 shared/ipc-channels.json 허용 목록으로 고정됩니다.

text

MINI_NetSentinel/
┣━━ 📂 electron/                 # main / preload / float / user-store IPC
┣━━ 📂 scripts/
┃   ┣━━ telemetry-core.cjs       # netstat + Npcap 병합 → 텔레메트리
┃   ┣━━ npcap-capture.cjs        # 라이브 캡처 (koffi → wpcap.dll)
┃   ┣━━ firewall-windows.cjs     # netsh IN/OUT 차단 규칙
┃   └━━ lib/                     # bindings, geoip, user-store
┣━━ 📂 shared/                   # ipc-channels.json, famous-ips.json
┣━━ 📂 src/
┃   ┣━━ 📂 components/           # Hub, Settings, FloatingHud, …
┃   ┣━━ 📂 hooks/                # 모니터링·플로트·스냅샷
┃   └━━ 📂 services/
┃       ┣━━ realPacketEngine.ts  # 엔진 파사드·폴 루프
┃       └━━ 📂 packetEngine/     # 세션·멤버십·쿼터·스파이크 등
┣━━ 📂 data/                     # GeoLite2-Country.mmdb, dev-user-store
┗━━ 📄 package.json

캡처 흐름은 대략 다음과 같습니다.

text

netstat (항상)  ──세션 인벤토리──▶  telemetry-core
Npcap (있으면) ──IP별 바이트/패킷──▶  telemetry-core (merge)
telemetry-core  ──get-live-netstat──▶  RealPacketEngine → Hub UI
UI (수동 Block) ──firewall-block-ip──▶  netsh AdvFirewall 규칙

3. 핵심 구현 디테일

① Npcap 우선, Netstat 폴백

scripts/telemetry-core.cjs가 Npcap 사용 가능 여부를 확인합니다. 되면 captureMode = 'npcap'으로 간격별 바이트·패킷을 붙이고, 실패·미설치면 **'netstat'**만 유지합니다. Netstat 모드에서는 볼륨이 의도적으로 ≈ 0입니다(추정하지 않음).

Npcap은 scripts/lib/npcap-bindings.cjs가 koffi로 wpcap.dll을 로드하고, npcap-capture.cjs가 프레임을 폴링해 원격 IP별 델타를 만듭니다. TCP ESTABLISHED와 실주소 UDP를 중심으로 보며, 같은 IP에 둘 다 있으면 TCP+UDP로 합칩니다.

② Allowlisted IPC

채널 목록은 shared/ipc-channels.json이 단일 소스입니다. preload·메인 핸들러·렌더러 타입이 여기에 맞춰지고, 목록 밖 invoke는 거절됩니다. 텔레메트리(get-live-netstat), 어댑터 선택, 방화벽, user-store-get/set, 플로트 창 전환이 여기에 포함됩니다.

③ 멤버십 해석 — Trusted / Verified / Blacklist

sessionMembership.ts가 상태 우선순위를 정합니다. blocked → trusted/verified → spike 힌트 → 그 외 new.
Trusted에는 shared/famous-ips.json 기본값(예: DNS)과 사용자 추가가 들어가고, Verified는 사용자가 “정상”으로 표시한 IP입니다. 자동 위협 차단 훅은 없습니다. 설정에 autoBlockSuspicious가 있어도 로드 시 제거됩니다.

④ 수동 방화벽 + 롤백

Blacklist에서 Block하면 firewallStore.ts가 UI에 낙관 반영 후 IPC로 firewall-windows.cjs를 호출합니다. netsh advfirewall로 NetSentinel Block OUT/IN <ip> 규칙을 넣고, OS 적용이 실패하면 UI 차단을 되돌립니다. 관리자 권한이 필요합니다.

⑤ Spike / NEW_IP / History / 일일 쿼터

신호	의미	저장
TRAFFIC_SPIKE	단일 IP가 Settings의 pkts/s 임계 초과	Event log — RAM만
NEW_IP	이번 실행에서 첫 발견 (기본 off)	Event log — RAM만
Spike History	차트 급증 시점의 top 앱·IP 스냅샷	History 탭 — RAM만
Daily quota	성공한 폴의 바이트 합 (로컬 자정 리셋)	`%APPDATA%/NetSentinel/store/quota-daily.json`

멤버십·모니터링 설정은 각각 membership.json, monitoring-config.json에 영속화됩니다. Spike는 멀웨어 분류가 아닙니다.

⑥ Floating HUD

Navbar에서 플로트로 들어가면 main이 약 410×370 always-on-top 창으로 줄고, FloatingHud만 렌더합니다. RX/TX 스파크라인, 세션·미해결 이벤트, top 프로세스/IP, 일일 쿼터 바를 한눈에 보고, Expand로 전체 UI로 돌아갑니다.

4. 화면으로 보는 기능

4.1 관리자 · Npcap 안내

첫 실행 시 관리자·Npcap 안내가 뜹니다. 전체 캡처·방화벽이 필요하면 Restart as Admin, 목록만 보려면 Continue Limited(Netstat 인벤토리)를 고를 수 있습니다.

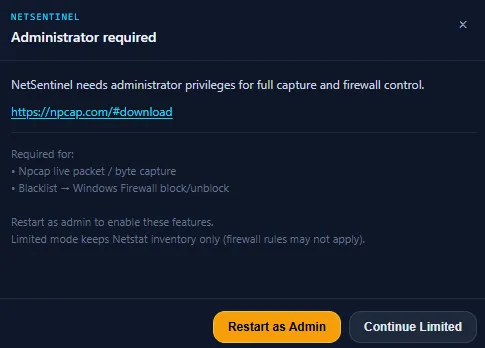

NetSentinel 관리자 권한 안내 — Npcap 캡처와 방화벽 제어

Restart as Admin: Npcap 라이브 패킷/바이트 캡처와 Blacklist → Windows Firewall 차단을 켭니다.
Continue Limited: Netstat 연결 목록만 유지합니다. 방화벽 규칙은 적용되지 않을 수 있습니다.
Npcap: 미설치면 npcap.com에서 받을 수 있습니다.

4.2 메인 대시보드

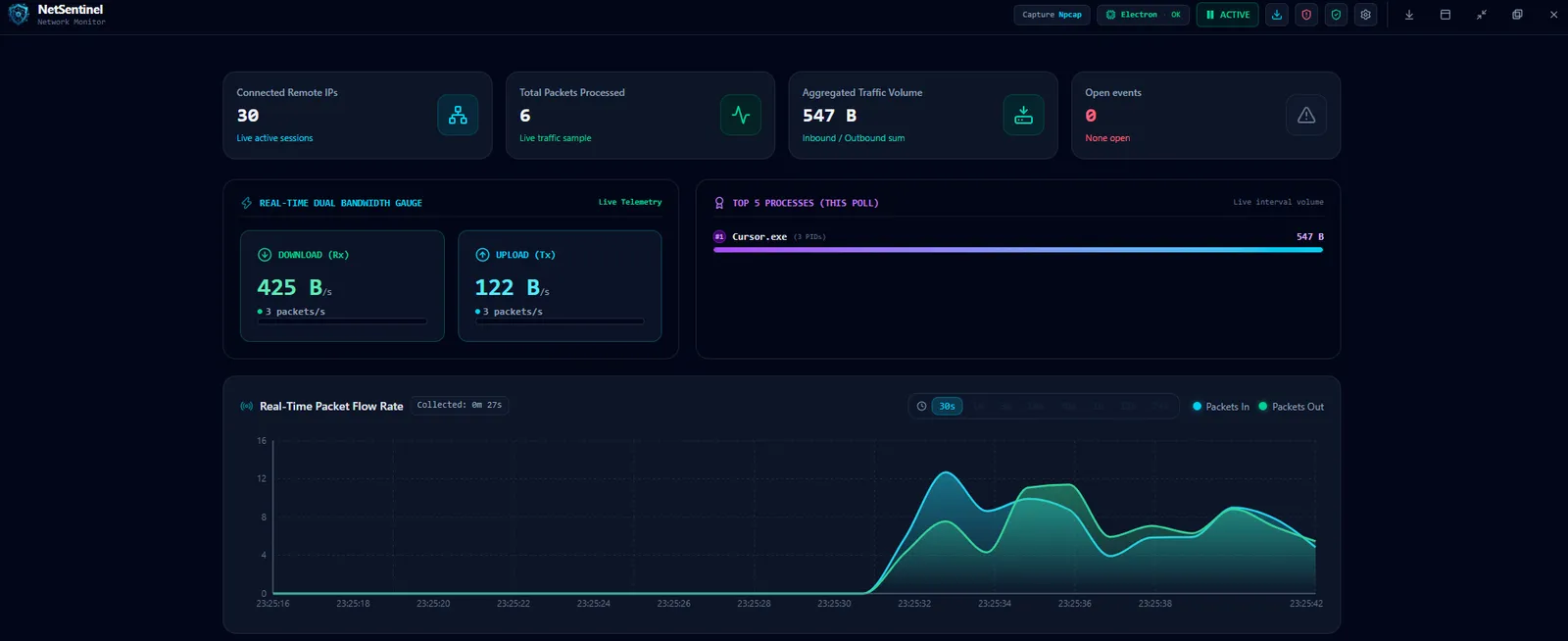

NetSentinel 메인 대시보드 — 원격 IP·패킷·대역폭 게이지와 차트

요약 카드: Connected Remote IPs, Total Packets, Aggregated Traffic, Open Events를 상단에 표시합니다.
Rx / Tx 게이지: 현재 수신·송신 속도와 패킷/초를 나란히 봅니다.
Top processes: 이번 폴 기준 트래픽이 큰 프로세스를 막대로 보여 줍니다.
Packets In/Out 차트: 짧은 시간창(예: 30s) 흐름과 Collected 경과를 확인합니다.
캡처 상태: 헤더에 Npcap / Electron OK / ACTIVE(일시정지)가 보입니다.

4.3 모니터링 설정

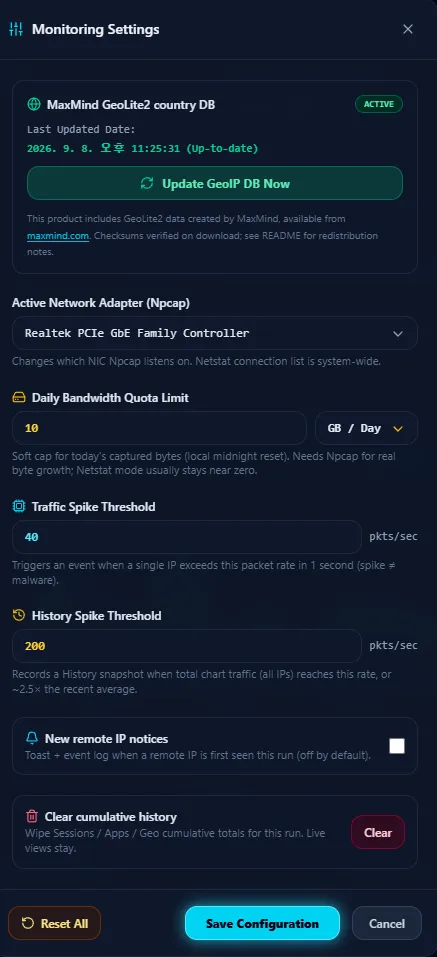

Monitoring Settings — GeoIP DB, NIC, 일일 쿼터, Spike 임계값

GeoLite2 Country DB: 상태·마지막 갱신, Update GeoIP DB Now.
Active Network Adapter: Npcap이 들을 NIC 선택 (연결 목록은 시스템 전체).
Daily Bandwidth Quota: 오늘 캡처 바이트 soft cap (정확 측정은 Npcap).
Traffic Spike / History Spike: Event용 pkts/s와 History 스냅샷용 임계·상대 급증.
New remote IP notices: 첫 발견 토스트·이벤트 (기본 꺼짐).
Clear cumulative history: 이번 실행 Cumulative만 비우고 Live는 유지.

4.4 IP Sessions

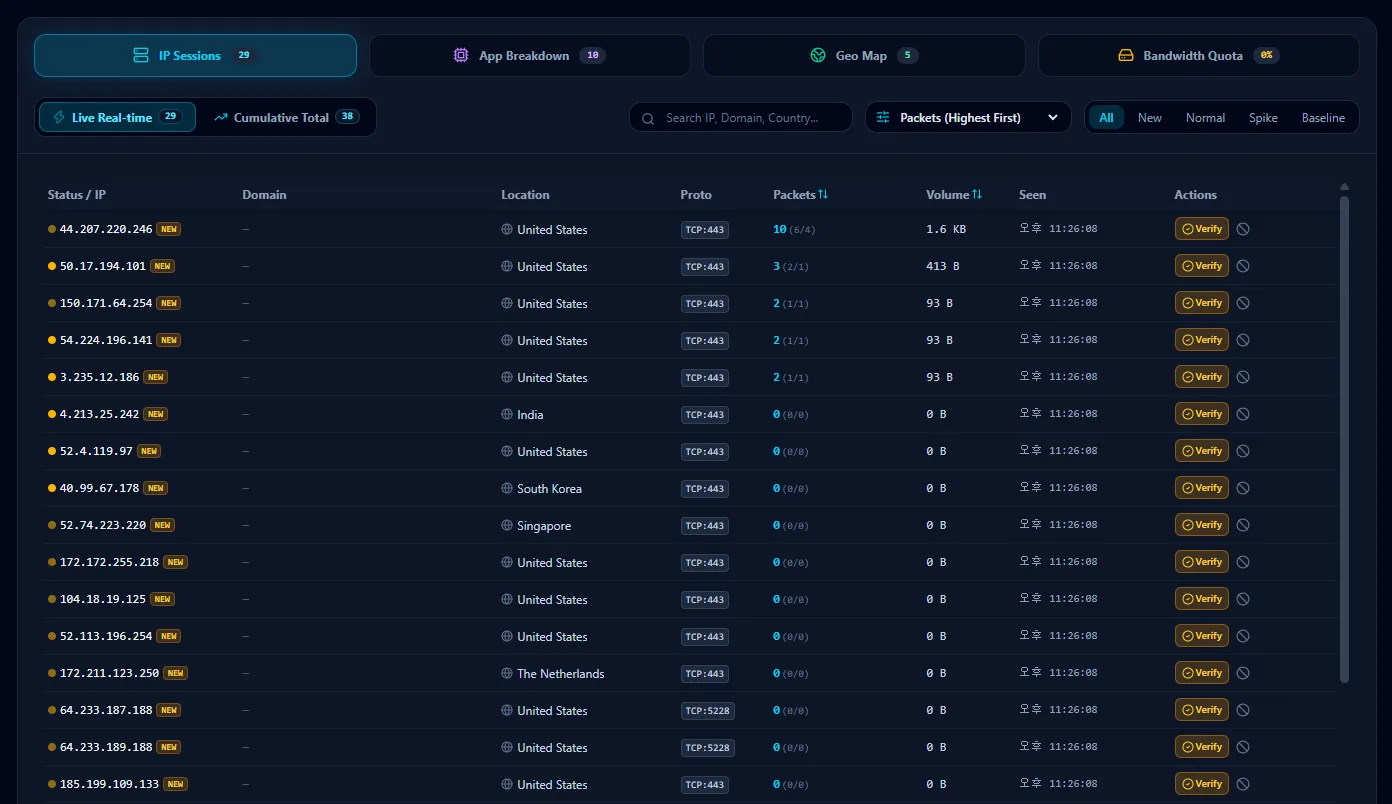

IP Sessions — Live/Cumulative 원격 IP 목록과 NEW·Verify·Block

Live / Cumulative: 현재 폴 vs 이번 실행 누적 세션을 탭으로 전환합니다.
검색·정렬·필터: IP·도메인·국가 검색, Packets 정렬, All / New / Normal / Spike / Baseline.
행 정보: 원격 IP, Geo 국가, Proto(예: TCP:443), 패킷·볼륨, Seen 시각.
Verify / Block: Verified로 표시하거나 Blacklist·방화벽 쪽으로 넘깁니다.
NEW 뱃지: 이번 실행에서 처음 본 IP를 강조합니다(위협 판정 아님).

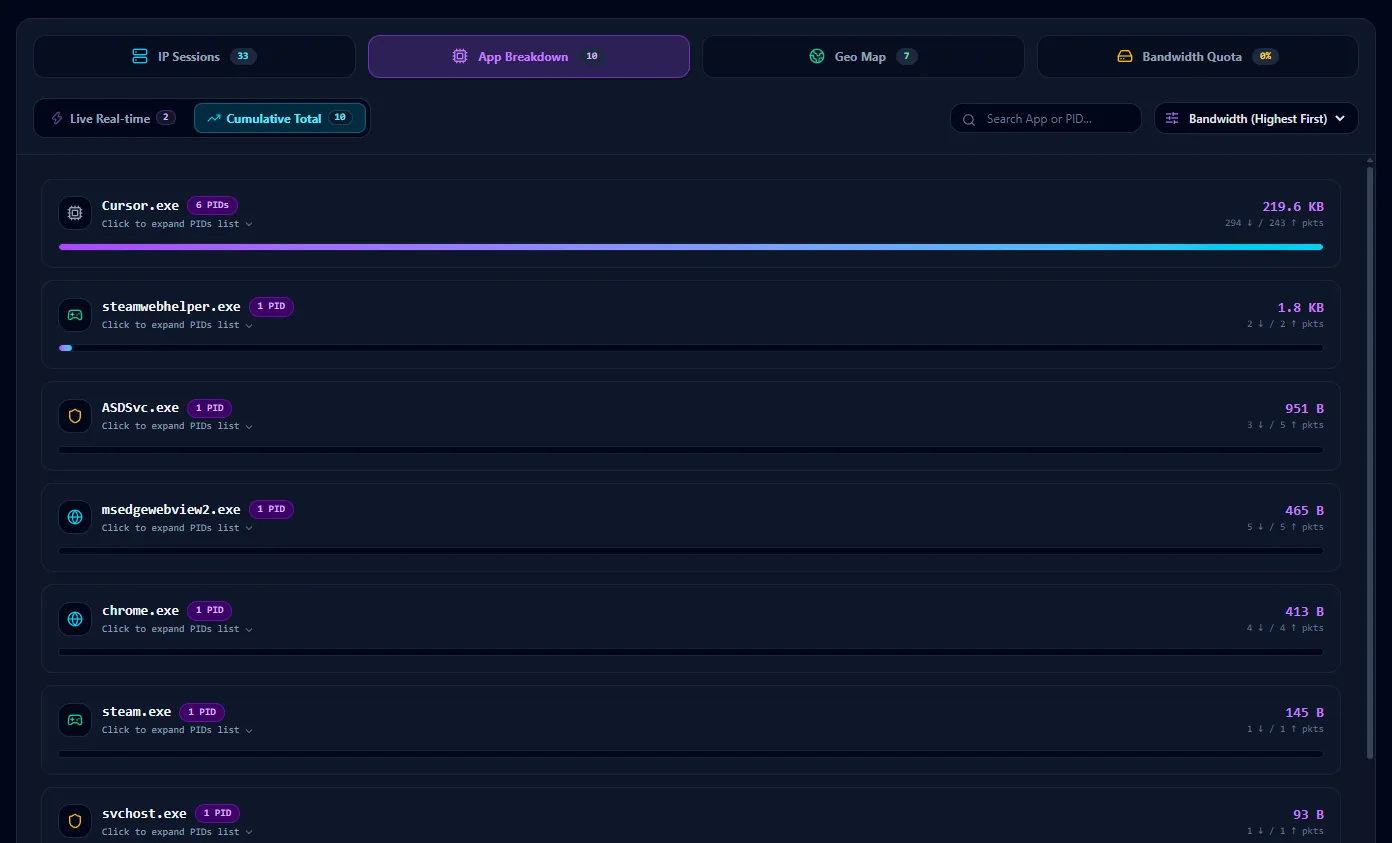

4.5 App Breakdown

프로세스 카드: 실행 파일명, PID 수, ↓/↑ 패킷, 대역폭 막대.
Live / Cumulative: 실시간 폴과 이번 실행 합산을 나눕니다.
PID 펼치기: 카드에서 PID 목록을 확장해 어떤 인스턴스인지 확인합니다.
검색·정렬: 앱/PID 검색, Bandwidth 높은 순 등.

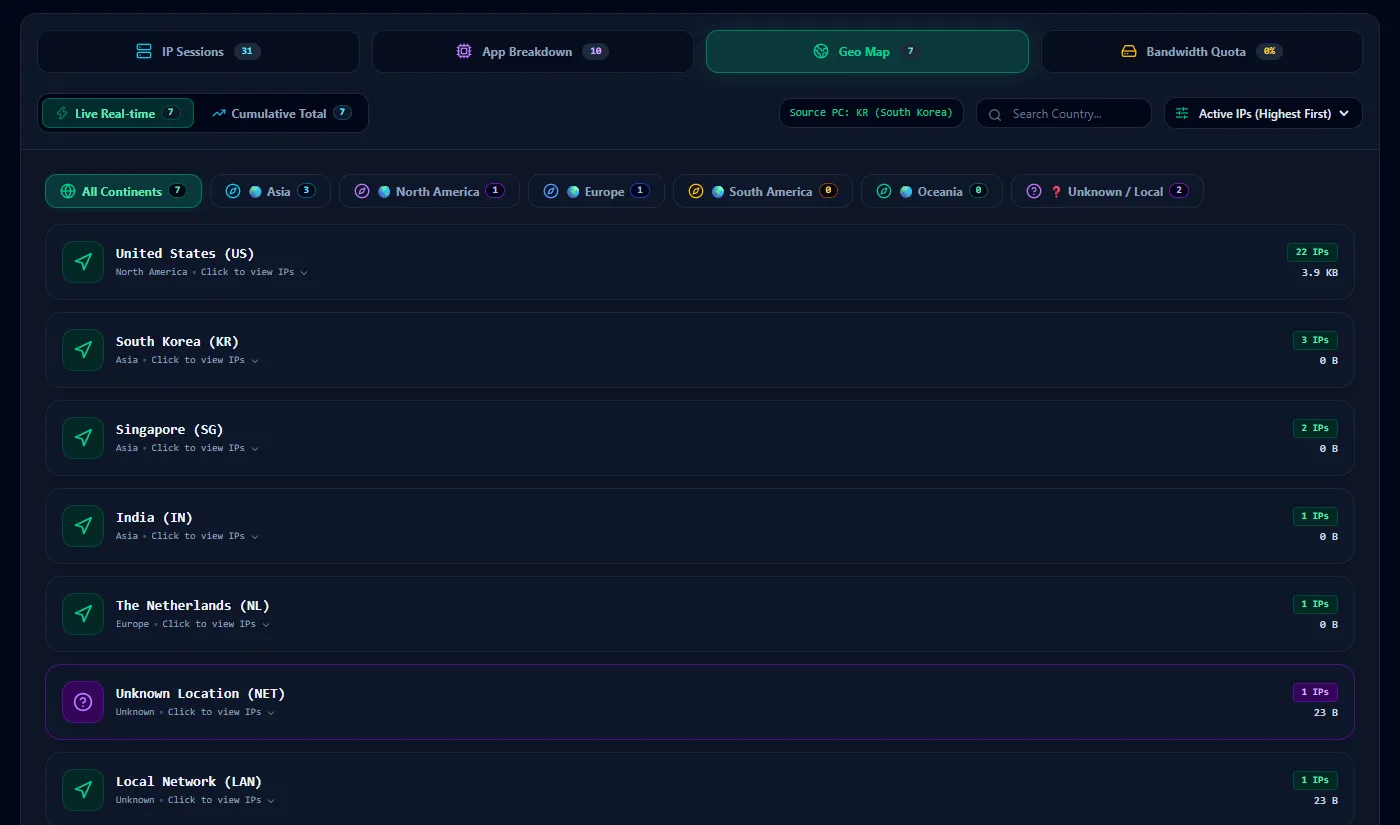

4.6 Geo Map

국가 카드: GeoLite2 기준 국가·대륙, Active IP 수, 볼륨.
대륙 필터: Asia / North America / Europe / Unknown·LAN 등.
Source PC: 내 공인 위치 힌트(예: KR).
Click to view IPs: 해당 국가에 묶인 원격 IP를 펼칩니다.
Unknown / LAN: Geo 실패·사설망을 따로 모아 둡니다.

4.7 Daily Bandwidth Quota

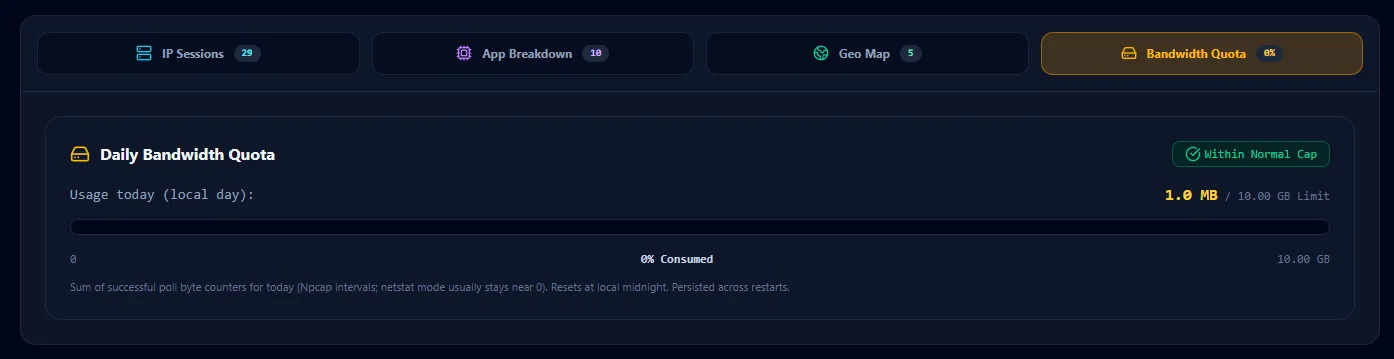

Daily Bandwidth Quota — 오늘 사용량과 soft cap 진행률

오늘 사용량: 로컬 캘린더 데이 기준 사용량 / Limit (예: 1.0 MB / 10 GB).
Within Normal Cap: soft cap 대비 상태 뱃지와 진행 바.
Npcap 합산: 성공한 폴 바이트 합(Netstat 모드는 보통 ≈ 0). 자정 리셋, 재시작 후에도 quota-daily.json에 유지.

4.8 Event Log

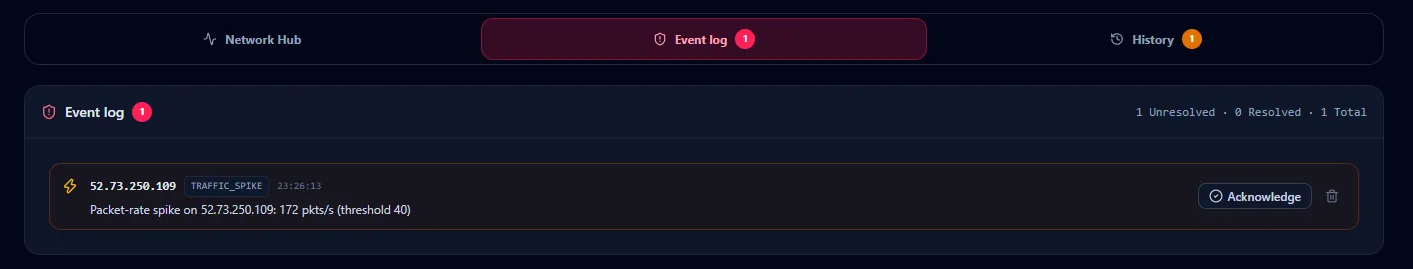

Event Log — TRAFFIC_SPIKE 미해결 이벤트와 Acknowledge

Unresolved / Resolved: 스파이크·NEW_IP 등 이벤트를 목록으로 쌓습니다(RAM, 상한 있음).
TRAFFIC_SPIKE 예시: Packet-rate spike on <IP>: 172 pkts/s (threshold 40).
Acknowledge / 삭제: 확인 처리하거나 항목을 지웁니다.
자동 차단 없음: 이벤트는 알림일 뿐, 방화벽 규칙이 자동으로 생기지 않습니다.

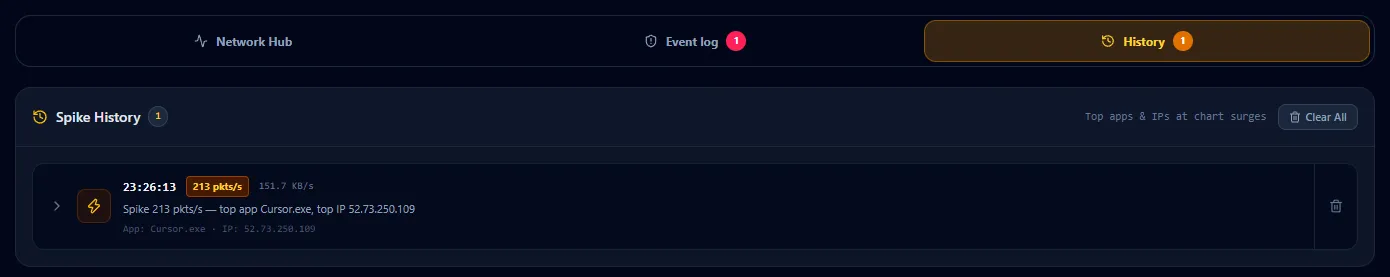

4.9 Spike History

급증 스냅샷: 차트 트래픽이 History 임계(또는 최근 평균 대비 급증)일 때 기록합니다.
Top app / Top IP: 예) Spike 213 pkts/s — top app Cursor.exe, top IP 52.73.250.109.
Clear All: 이번 실행 History만 비웁니다(디스크 영속 아님).

4.10 Firewall Blacklist Manager

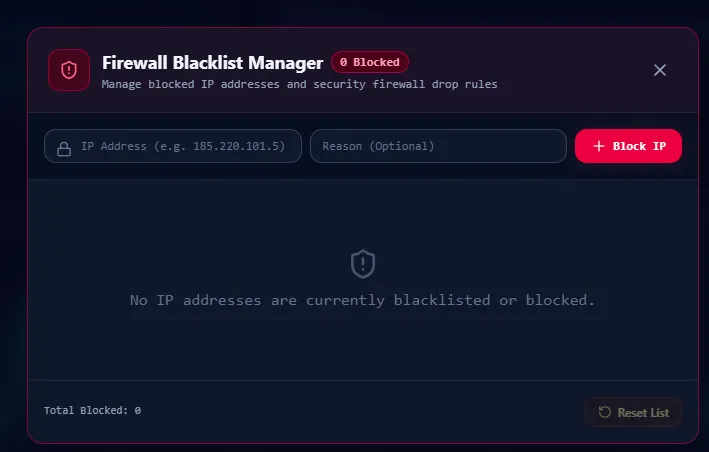

Firewall Blacklist Manager — IP 수동 차단과 이유 입력

Block IP: 주소(+ 선택 Reason)를 넣고 Windows Firewall IN/OUT 규칙을 추가합니다.
목록·Reset: 현재 차단 목록 관리, Reset List로 비우기.
관리자 필요: 권한·Npcap Limited 모드에서는 규칙이 적용되지 않을 수 있습니다.
규칙명: NetSentinel Block OUT/IN <ip>.

4.11 Trusted / Verified Hub

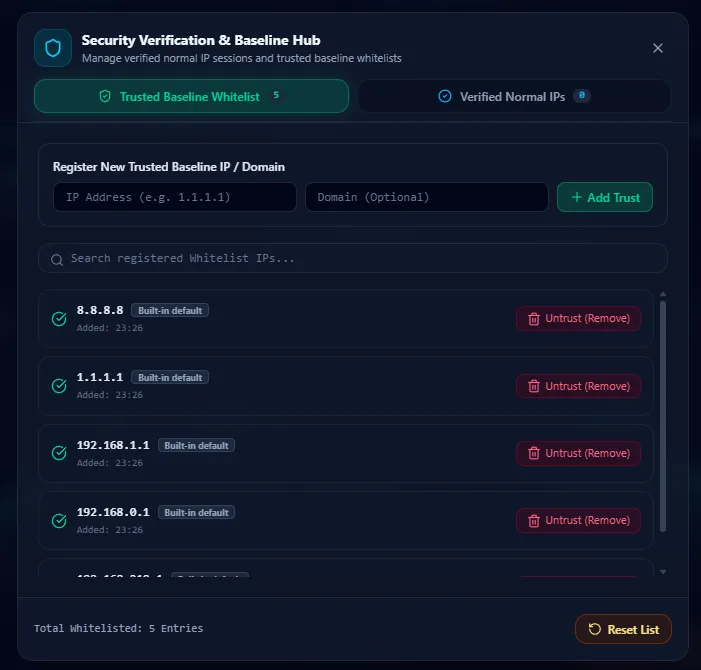

Security Verification & Baseline Hub — Trusted Whitelist와 Verified IP

Trusted Baseline Whitelist: 기본 DNS 등 Built-in + 사용자 Trust 추가.
Verified Normal IPs: 세션에서 Verify한 “정상” IP 목록.
Add Trust / Untrust: IP·도메인(선택) 등록과 제거.
Baseline 필터: IP Sessions에서 Trusted는 Baseline/Normal 쪽으로 분류됩니다.

4.12 Floating HUD

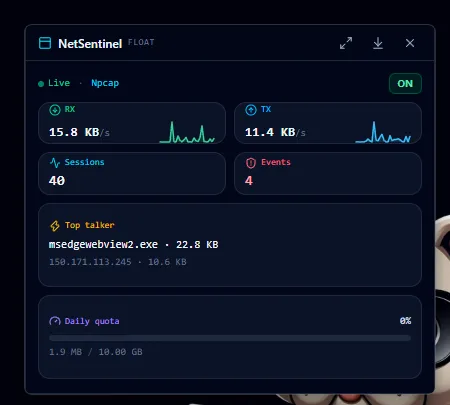

NetSentinel FLOAT — RX/TX, 세션·이벤트, top talker, 일일 쿼터

항상 위 미니 창: Live·Npcap 상태, 모니터 ON/OFF.
RX / TX + 스파크라인: 지금 속도만 빠르게 확인.
Sessions / Events: 활성 세션 수와 미해결 이벤트 수.
Top talker: 대역폭 큰 프로세스와 대표 원격 IP.
Daily quota 바: soft cap 대비 사용량(경고·초과 구간 색).
Expand: 전체 Network Hub UI로 복귀.

5. 한계 · 설치 · 사용 흐름

한계 (중요)

IPv4 TCP+UDP 중심입니다. IPv6 가시성은 약합니다.
Spike / NEW_IP ≠ 멀웨어 판정입니다. 패킷 속도·인벤토리 신호일 뿐입니다.
차단은 수동 Trusted / Verified / Blacklist만 지원합니다.
일일 쿼터는 Npcap 폴 바이트 합 기준이라, Netstat 모드에서는 거의 0에 가깝습니다.
GeoLite2-Country는 MaxMind 데이터입니다. 배포·갱신 시 EULA/귀속을 확인하고, NetSentinel은 MaxMind와 무관합니다.

사전 요구

항목	설명
OS	Windows 10 / 11
Npcap	권장 — npcap.com (없으면 Netstat 목록 위주)
Administrator	방화벽 규칙 추가/삭제 시
Node.js	개발·빌드용

설치 · 실행

bash

git clone https://github.com/Hyeonseok93/MINI_NetSentinel.git
cd MINI_NetSentinel
npm install
npm run dev

포터블 빌드: npm run build:exe → release/NetSentinel/. 폴더 전체를 배포하세요. .exe만 복사하면 Electron 런타임이 없어 실행되지 않습니다. 코드 사이닝이 없어 SmartScreen 경고가 날 수 있습니다.

영속 경로(포터블/Electron): %APPDATA%/NetSentinel/store/ (monitoring-config.json, membership.json, quota-daily.json).

사용 흐름

관리자·Npcap 안내에서 Restart as Admin 또는 Continue Limited를 선택합니다.
메인 대시보드에서 Rx/Tx·차트·Top process를 확인합니다.
Settings에서 NIC·일일 쿼터·Spike 임계값을 맞춥니다.
IP Sessions / Apps / Geo / Quota 허브로 트래픽을 분류해 봅니다.
필요하면 Event·History로 급증을 확인하고, Trusted·Blacklist로 수동 분류·차단합니다.
작업 중에는 FLOAT HUD로 요약만 띄워 둘 수 있습니다.
